Vieta A-217 (Reparacion) By Diyaudio.es

Hola amigos aqui os dejo unas fotos de la puesta a punto de un amplificador Vieta A-217

A este amplificador se le ha realizado:
-Limpieza interna y externa
-Cambio de valvulas y ajuste de las mismas
-Cambio de varios condensadores
-Cambio de enchufe

Un trabajo para que suene perfectamente otros 30 años como minimo

Espero que os haya gustado las fotos.Un saludo a todos los que siguen este blog

Fuente de alimentacion bajo ruido (By Diyaudio.es)

Hola amigos.aqui os dejamos unas fotos de una fuente de alimentacion simetrica variable de bajo ruido fabricada con unos componentes de alta calidad

Componentes:
Nichicon KG (Gold tune) 4700uf/63V
Nichicon Muse KZ 47uf/50V
Wima MKP2 polipropileno
Resistencias variables de precision 22 vueltas para regulacion mas precisa
Resistencias Dale RN60 Grado militar
Reguladores de voltaje lm317/337 (On Semiconductor)
Diodos (on Semiconductor)
Disipadores 6 aletas para disipacion de reguladores de tension
Placa de alta calidad con conexiones bañadas en oro

Fabricadas y testadas en nuestro taller.
Mas informacion:info@diyaudio.es

Catalogo Septiembre 2012

Catalogo Agosto 2012

http://issuu.com/diyaudio.es/docs/catalogo_actualizdo_agosto_2012-08-12_022843?mode=window&viewMode=singlePage

Philips CD 630 (Mod By Diyaudio.es)

Hola Amigos Aqui os dejamos unas fotos de una de nuestras ultimas modificaciones a un gran lector de cds de Philips con un mecanismo CDM 4/19 (Swing Arm) considerado hasta hoy como uno de los mejores mecanismos y mas fiables y con el famoso DAC TDA1541A tan venerado en el mundo del High-End.Articulo del TDA1541A

Se ha desmontado completo para una limpieza de la electronica y engrase de la mecanica

Aqui varias fotos de las modificaciones

 Y el montaje

Material utilizado:
Condensadores
-Elna Silmic II
-Rubycon ZL
-Rubycon Blackgate PK
-Nichicon Muse BP
-Nichicon Fine Gold
-Nichicon FPCAP R7
-Panasonic FC
Operacionales:
2xOPA 2107AP
Accesorios:
Socket Dip8 Gold
Estaño enriquecido en plata 4%
Grasa Teflon Dupont

Un saludo a todos y espero que os haya gustado.

Previo de phono Cambridge Audio Mod (By Diyaudio.es)

Hola amigos por aqui estamos de nuevo.Aqui os pongo unas fotos de un previo de phono al que le hemos hecho algunas modificaciones,con una mejora muy importante a su estado de fabrica.

La modificacion ha constado de un cambio de operacionales y condensadores de poliester de Jantzen audio y Celem.

Un saludo a todos los que nos siguen

Sanyo DCA-1001 (Restauracion)

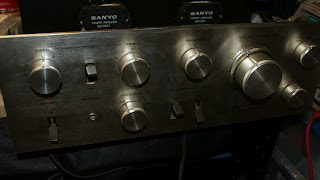

Hola amigos.Aqui os dejo unas fotos de un Sanyo DCA-1001 que hemos restaurado y ponemos a la venta.

Todos sus componentes son originales y en perfecto estado,se le han cambiado los interruptores de plastico por los de aluminio y los pies de apoyo por unos de aluminio,todas las piezas que se la han sustituido se entregan con el amplificador.

Precio de venta 150€ + portes (Vendido)
Mas info:info@diyaudio.es

Luxman PD-284 (Reparacion por Diyaudio.es)

Hola amigos aqui os dejo uno de nuestros ultimos trabajos,una restauracion a un tocadiscos Luxman PD-284 que nos ha enviado uno de nuestros clientes

El  tocadiscos vino con mutiples fallos de funcionamiento,tanto en arranque como en problema de estabilidad de corriente,fallo en el brazo y algunas cosas mas

Lo primero fue poner en forma la electronica.

Despues de ponerlo en forma en electronica,pasamos a la parte visual,y recuperar ese "Brillo" que habia perdido con los años.

Fotos antes:

Fotos Despues:

 Espero que os haya gustado.Un saludo desde Diyaudio.es

Teac X1 (Mod By Diyaudio.es)

Hola amigos,aqui os dejo una de nuestras ultimas modificaciones.Es un Teac X1 de 18 kilos de peso,con una construccion bestial y una calidad de sonido excepcional

En la modificacion se han cambiado 4 operacionales Mitsubishi de la era de los 90 por unos  LME 49860 DIP8 con adaptadores SIP 8 y se ha ajustado el laser y engrasado el mecanismo de CD.Espero que os haya gustado.Un saludo a todos los que nos siguen

Technics SL 1200-MKII (Mod By Diyaudio.es)

Hola amigos.Aqui os dejo un tocadiscos que aunque se ha etiquetado como uso de DJ es un buen candidato como aparato HI-FI .

Bueno aqui tenemos el tocadiscos con una pegatina que pone DJ'S asi que ya sabemos por donde van los tiros.

Empezamos el desmonte.

Ya empezamos a ver suciedad logica del tiempo y del poco mantenimiento que ha tenido este tocadiscos

El interior de la "Maquina"

Zona del Pitch,donde hemos realizado unalimpieza del pitch ya que le costaba encontrar el centro "El click" y cambio de led por uno azul ultrabright

Zona encendido,selector 33 y 45 rpm y luz estroboscopio.Se ha engrasado el mecanismo de encendido y apagado y se ha cambiado leds a todos los indicadores en azul ultrabright

Limpieza de pies de apoyo

Se ha pintado estas zonas metalicas que no estan blindadas con spray de grafito ya que es la zona de transformador y evitar radiofrecuencias de otros aparatos y evitar ruidos parasitarios

Limpieza de placa y alrededores

Y el resultado final

Forrado con 3M Di-noc emulando la fibra de carbono en color y textura

Leds encendidos

Terminaciones mas de cerca

Otros trabajos realizados.
-Recableado de brazo con cable de cobre bañado en plata y en funda de PTFE y toda la soldadura realizada con estaño enriquecido en plata 4%

Espero que os haya gustado.Un  saludo desde Diyaudio.es
